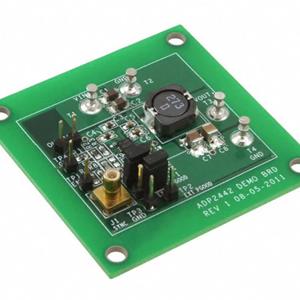

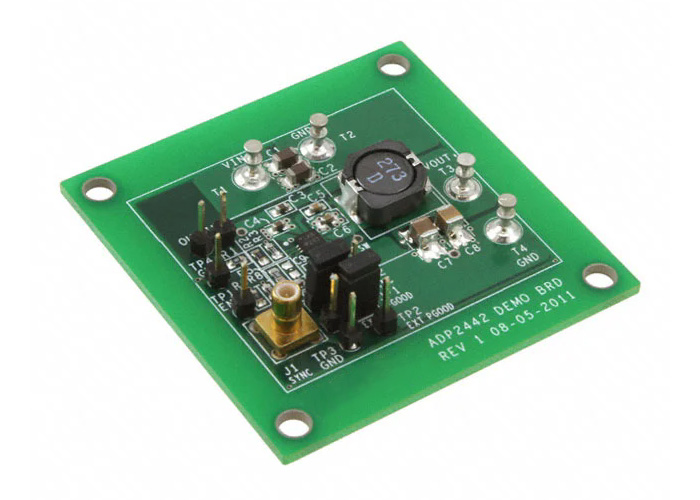

ADP2442-EVALZ評估板是一款基于ADP2442的完整直流-直流開關穩壓器設計方案，該器件是一款可配置的1 A同步降壓直流-直流穩壓器。

ADP2442采用電流模式脈寬調制（PWM）控制方案，是一款同步降壓式DC-DC開關穩壓器。該器件可在輕載時配置為跳脈沖模式，或強制運行PWM模式。集成式功率開關與同步整流器設計顯著減少外部元件數量并提升效率。該器件針對小型鐵氧體磁芯電感器和陶瓷電容器進行了優化，可在印刷電路板（PCB）單位面積內實現最大輸出功率。

ADP2442-EVALZ評估板提供5V/1A輸出，開關頻率設定為500kHz。若需調整，可通過改變相應無源元件的值來修改ADP2442-EVALZ配置。

ADP2442器件的完整規格詳見ADP2442數據手冊，該手冊可從Analog Devices公司獲取，使用評估板時應結合本用戶指南查閱。

優勢和特點

ADP2442全功能評估板

可配置同步降壓式DC-DC開關穩壓器

工作電壓范圍：VIN = 6 V至36 V

輸出電壓：5 V或可調

最大負載電流：1 A

開關頻率：500 kHz或可調范圍300 kHz至1 MHz

輕載時進入省電模式

支持精密輸入引腳

電流限制保護

電源正常輸出

SYNC/MODE引腳用于外部同步或模式選擇

板尺寸：53毫米×53毫米

ADP2442-EVALZ評估板參數

產品: 評估板

類型: 電壓調節器 - 開關穩壓器

輸入電壓: 6 V to 36 V

輸出電壓: 5 V

工具用于評估: ADP2442

系列: ADP2442

最大工作溫度: + 125 C

最小工作溫度: - 40 C
