EVAL-ADIN2111EBZ——評估具有集成 10BASE-T1L PHY 的 ADIN2111 低復雜度、2 端口以太網交換芯片

EVAL-ADIN2111EBZ 產品詳情：

1、規格參數：

類型：接口

功能：以太網

嵌入式：是，MCU

使用的 IC/零件：ADIN2111

主要屬性：1.8V ~ 3.3V 工作范圍

輔助屬性：板載 LED，測試點

內含物：板，電纜

2、優勢和特點：

用戶友好地訪問所有 ADIN2111 功能

獨立的硬件配置操作

板載 ARM Cortex-M4 STM32L4S5QII3P 超低功耗微控制器

概述：

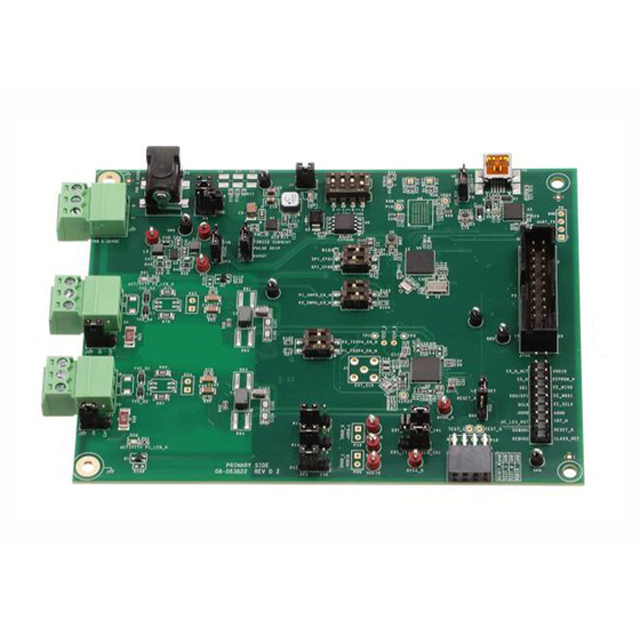

EVAL-ADIN2111EBZ 是靈活的平臺，可以快速評估 ADIN2111，它是一款穩健、低功耗 10BASE-T1L 2 端口以太網交換芯片。該評估板提供 2 個 10BASE-T1L 通道，具有每秒 10Mbit 的單對以太網 (SPE) 連接，鏈路距離可達 1.7 公里。ADIN2111 內部交換芯片可在兩個 10BASE-T1L 通道和 SPI 主機之間配置為存儲轉發模式。直通模式也可在端口 1 和端口 2 之間使用，無需 SPI 主機（非托管配置）即可使用。

EVAL-ADIN2111EBZ 評估板提供兩種操作模式，以實現最大靈活性:通過 USB 端口連接到 PC，可以通過 USB 使用評估固件中的串行命令接口，訪問全套 ADIN1100 寄存器設置和功能，例如鏈路質量監控和診斷。

或者，該板可以在端口 1 和端口 2 之間的直通模式下運行（無固件的非托管配置），其中 EVAL-ADIN2111EBZ 充當網絡交換芯片，在 2 個 10BASE-T1L 端口之間轉發數據包。通過設置 ADIN2111 硬件配置引腳跳線和開關來配置 2x 鏈路。2 個板載活動 LED 為每個端口提供鏈路活動狀態指示。

還可以開發定制固件，ADIN2111 驅動程序支持包包括簡單的項目示例，以啟動定制實施。

SPI 接口提供對交換芯片配置、2 個 PHY 配置以及 SPI 主機和端口之間的數據交換所需的管理寄存器的訪問。
