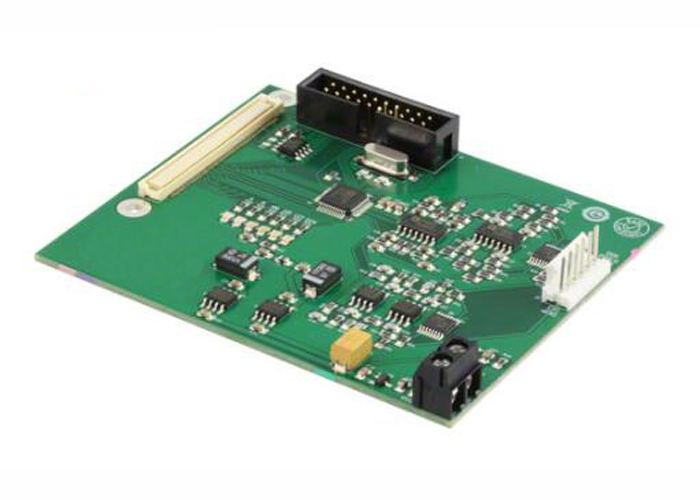

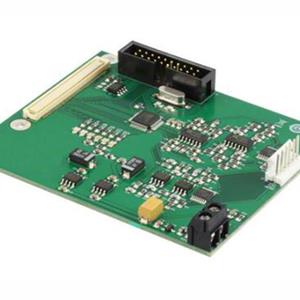

EVAL-CN0276-SDPZ是用于AD2S1210高性能旋變數字（RDC）電路的評估板，可在寬溫度范圍內精確測量汽車、航空電子設備和關鍵工業應用中的角位置和速度。該評估板包含完整的電路，與EVAL-SDP-CB1Z（SDP-B）系統平臺控制器板配合使用，通過120引腳的對接連接器，可快速完成設置并評估電路性能。

技術參數

分辨率：10位至16位，由用戶設置

最大跟蹤速率：3125rps（10位分辨率）

精度：±2.5弧分

絕對位置與速度輸出

系統故障檢測

可編程故障檢測閾值

差分輸入

增量式編碼器仿真

內置可編程正弦波振蕩器

電源電壓：5V，邏輯接口電壓2.3V至5V

額定溫度范圍：-40°C至+125°C

特性

兩種操作模式：高性能和低功耗。在高性能狀態下，系統采用12V單電源供電，可為旋轉變壓器提供6.4Vrms（18Vpp）；在低功耗狀態下，系統采用6V單電源供電，可為旋轉變壓器提供3.2Vrms（9.2Vpp），電流消耗小于100mA。

驅動器和接收器：均提供有源濾波，以最大限度地減少量化噪聲的影響。

兼容性：設計用于EVAL-SDP-CB1Z SDP-B板，但任何微處理器都可實現與AD2S1210的接口。為使另一個控制器能與EVAL-CN0276-SDPZ評估板一同使用，第三方必須開發相應的軟件。

轉接板支持：目前已有一些轉接板能實現與Altera或Xilinx現場可編程門陣列（FPGAs）的接口。

應用

汽車電子設備：精確測量角位置和速度。

航空電子設備：在寬溫度范圍內需要高可靠性的應用。

關鍵工業應用：需要高可靠性測量角位置和速度的場合。
